实现稳定、高质量的激光切割，不仅取决于功率、速度或焦点设置。其中一个最容易被忽视但至关重要的因素是同轴对准——激光束中心与喷嘴中心的对准。同轴度不佳会导致切割不一致、熔渣过多、切口偏移，甚至频繁损坏喷嘴。

01 激光切割中的同轴对准是什么？

同轴对准是指激光束中心与喷嘴孔径中心完全对齐，且两者与辅助气流共享同一中心轴。换句话说，激光束、喷嘴孔径和切割气流在离开激光头时，应处于同一中心轴上。

当三者均对齐时，激光能量和气体压力会在切割切口处对称分布，确保加工过程平稳、均匀。若三者未对齐，气体将发生侧向偏移，熔融金属无法顺利排出，切割方向也会变得不稳定。

02 为何同轴度如此重要？

即便你的功率、焦点位置和切割参数设置正确，同轴对准不佳仍会毁掉整个切割效果。以下是同轴度偏差引发的最常见缺陷：

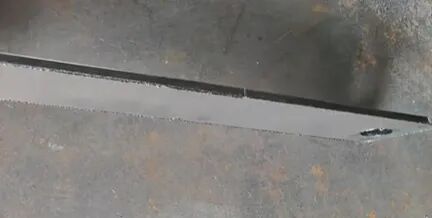

2.1 切割边缘质量差

      • 工件一侧或两侧出现大量熔渣

      • 其他侧面保持洁净

      • 边缘粗糙或不平整

出现这种情况的原因是气流方向偏移，无法均匀清除熔融金属。

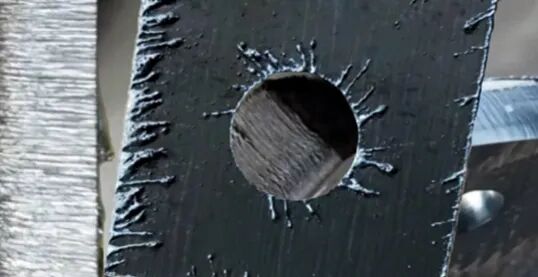

2.2 毛刺与熔渣过多

同轴度偏差会阻碍辅助气流流动，导致熔融材料附着在切割边缘。

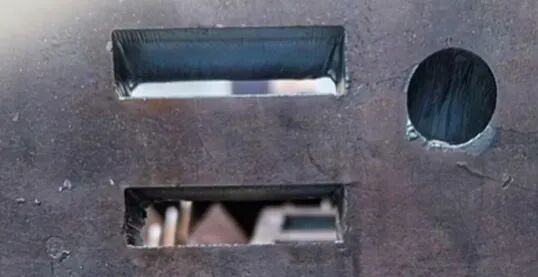

2.3 切口偏移与轮廓变形

激光束无法垂直射入材料，会造成：

      • 切口倾斜

      • 尺寸精度不足

      • 零件变形

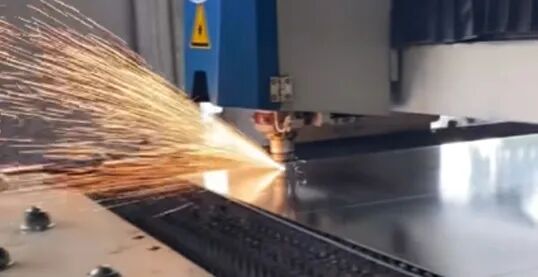

2.4 喷嘴过热或烧损

当火花发生偏转时，可能会直接撞击喷嘴头部，缩短喷嘴使用寿命，并可能损坏保护镜片。

2.5 切割稳定性下降与运行成本增加

长期来看，同轴度偏差会导致：

     • 更多废料产生

     • 更多返工工作

     • 更频繁的喷嘴更换

     • 设备整体效率降低

对于任何生产环境——尤其是中高功率切割——保持精准的同轴度并非可选项，而是一项基本要求。

03 同轴度检查与调整步骤 (分步指南)

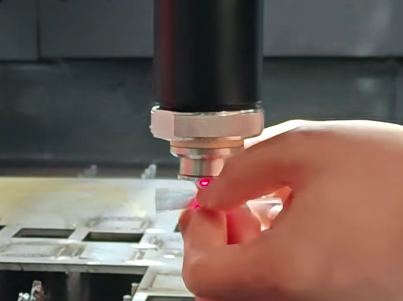

步骤一：在喷嘴上粘贴透明胶带

剪下一小块透明胶带，平整地贴在喷嘴开口处。确保胶带表面洁净且完全贴合。

步骤二：将焦点设为0并进行短脉冲发射

将焦点位置设置为0毫米，按下“激光”按钮（手动脉冲模式），发射一次低能量脉冲。这将在胶带上烧出一个痕迹。

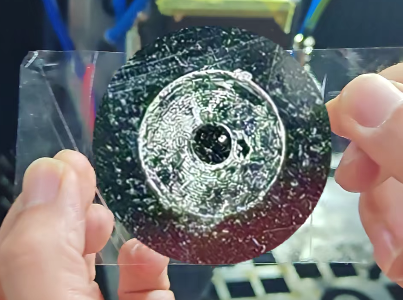

步骤三：检查光斑位置

取下胶带，观察烧痕的位置：

      • 理想状态：光斑恰好位于喷嘴圆孔的中心

      • 若偏心：说明同轴度不合格，必须进行调整

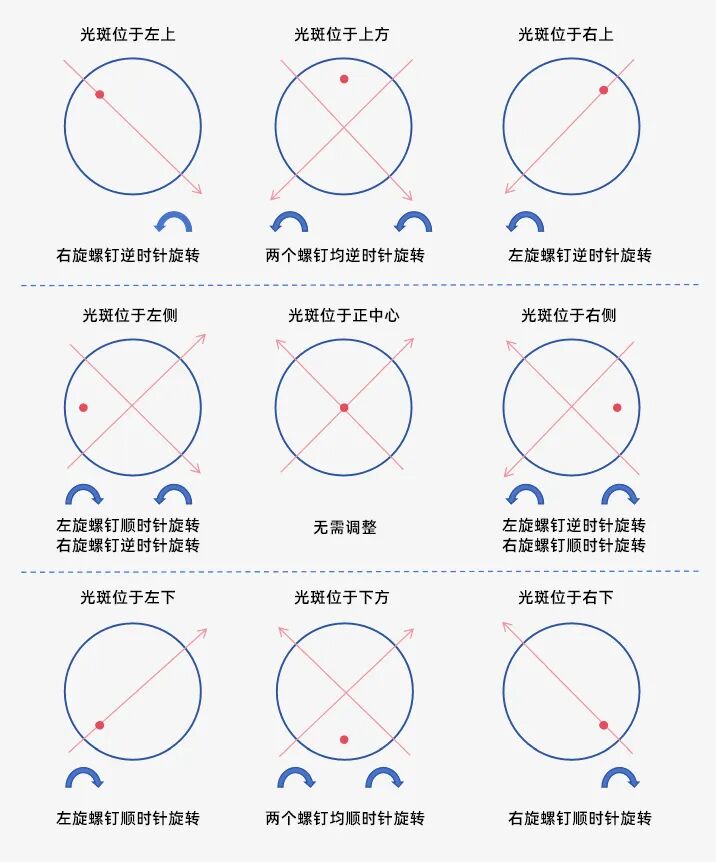

步骤四：激光同轴校准

使用调节螺钉（通常位于激光头上的两个内六角螺钉）调整光束至中心位置：
