高反材料加工对激光器的稳定性有更高要求,在业界一直是个令人头疼的问题,本期我们就来聊聊闪电系列光纤激光器抗高反的秘诀。 何为高反? 激光辐射到金属材料表面时,会发生吸收、反射及散射等光学现象,其中反射和散射会损失部分能量,而被吸收的光子通过与金属晶格的相互作用而转化成热能,对金属材料进行加工。

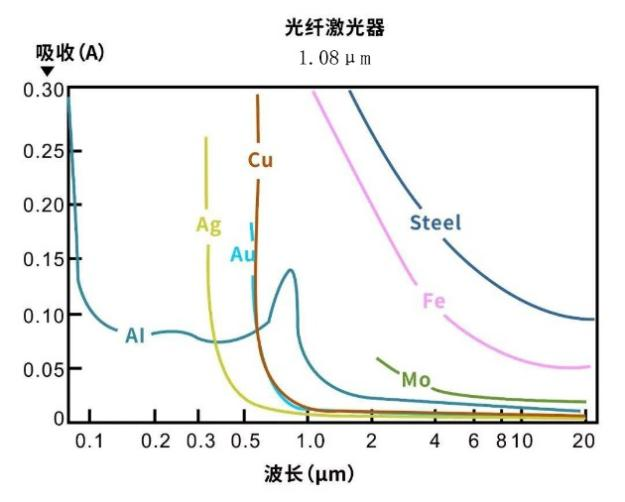

不同材料激光吸收率 从上图可以看出,激光吸收率与材料类型、激光波长有直接关系。对于光纤激光器(输出波长1.08μm),铜、铝等材料的激光吸收率明显低于铁和钢,属于高反材料。 回返光对激光加工的危害有哪些? 加工过程中,部分回返激光通过激光头重新进入光缆输出器,甚至回返光耦合进入传能光纤,沿光纤反向传输至激光器内部,导致光学部件高温失效,从而导致出光不稳定或破坏性自动关机,无形中缩短激光器的寿命。闪电系列光纤激光器采用多重抗高反光结构设计,有效消除回返光危害。 闪电系列的抗高反能力来自什么?

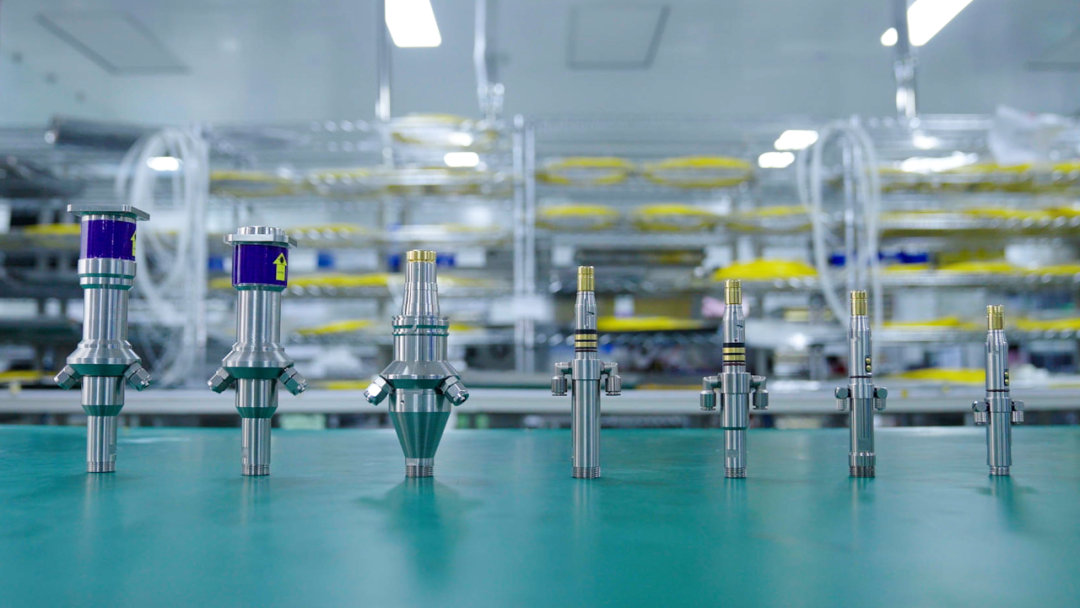

1.光缆输出器自带抗高反光设计 凯普林QBH/QF光缆输出器,采用回返光拦截和剥除设计,将回返光转换为可吸收的光和热,通过外部冷却、回返光监控和温度监控保障光缆输出器稳定工作,形成对激光器进行自我保护的第一道屏障。

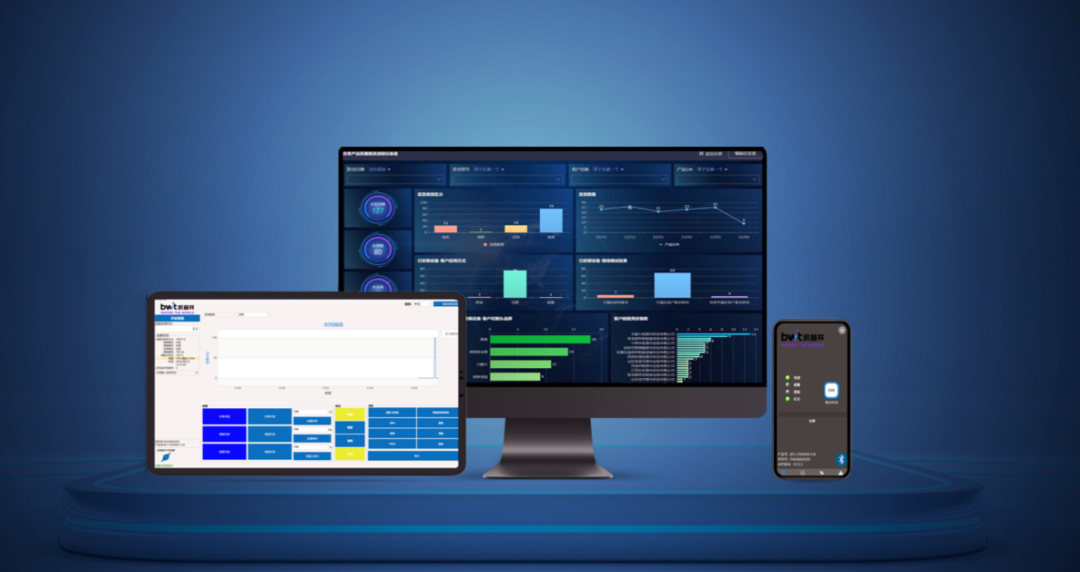

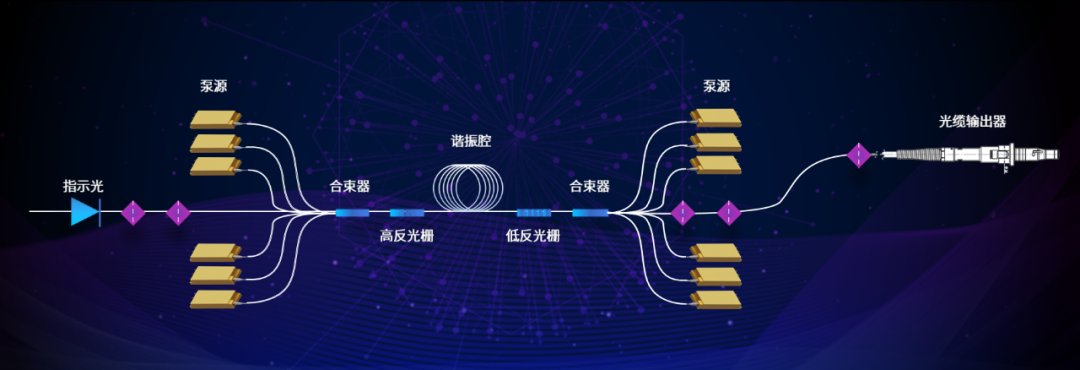

2.内光路分段剥除设计 闪电系列采用双向泵浦结构,将多个泵浦产生的光通过正向合束器、反向合束器进入谐振腔,通过增益放大后耦合到一根光纤中,然后进入输出头。回返光一旦进入内部,通过谐振腔后会被不断放大,增加激光器损坏的风险。闪电系列产品采用内光路分段剥除设计,回返光进入谐振腔前,设有两级回返光探测与剥除装置,逐级剥除回返光保障内部光学器件的安全可靠。 3.智能监控高反预警 上位机软件及蓝牙APP集中控制功能可实时监控激光器的运行状态、工作参数及报警信息,内置自诊断功能模块,可以快速准确地把握设备的运行状态,实现回返光快速识别预警。

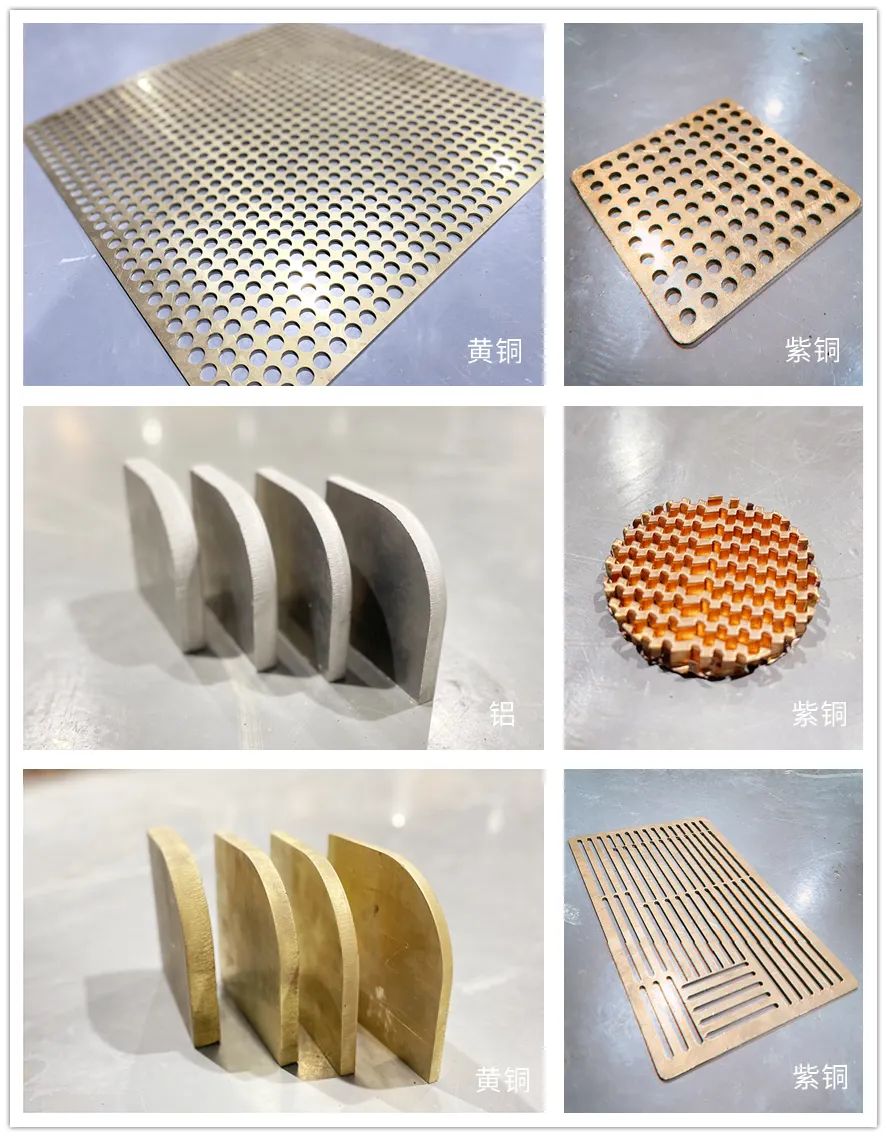

高反材料切割展示
以上,便是闪电系列加工高反材料能力卓越的真正原因。不过小编还是要友情提醒——闪电虽好,也不要极限切割高反材料哟。 (文章转载自网络,如有侵权,请联系删除)
