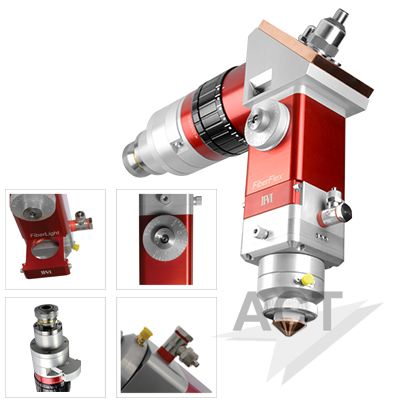

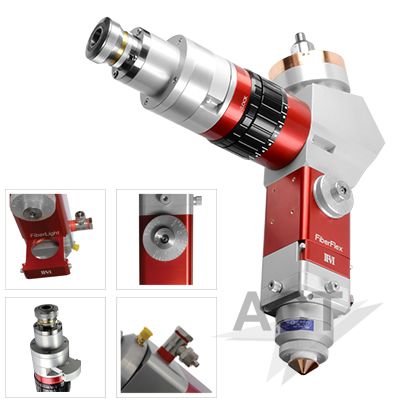

贰陆红外激光（苏州）有限公司的FiberLight FLEX 系列切割头是紧随II-VI FiberLight产品之后的又一创新产品。FiberLight FLEX是针对不同厚度的各种材料的 综合解决方案。FLEX具有可变焦距的准直镜，使用者可以实现2倍率的焦距调整范围。除了具有标准的10mm焦点位置手动调节能力外，FLEX  还可以通过变曲率反射镜（VRM），使使用者获得额外15mm的动态聚焦调整范围。这些先进的特性，使FLEX成为切割金属片的全能工具。

特性

·         可供选择的4个不同结构， 90°无变焦反射镜，90° 带有45° AOI 变曲率反射镜（VRM）, 90° 带有接近正入射的变曲率反射镜（VRM）

·         除了标准的手动调焦功能外，变焦反射镜（VRM）提供了额外的自动变焦功能

·         具有最大25mm的焦点位置调节能力

·         针对不同的应用，使用者可以通过调整准直镜焦距来实现最优的光斑大小选择

·         倍率变化范围 1.25x – 2.5x

·         安装平台和水冷功能可选

·         在准直径和聚焦镜保护窗之间可实现快速的保护窗互换

·         可选的高度电子传感器

光学指标

最大激光功率                                                      3.5kW

激光波长                                1.025 - 1.08μm

激光器接口模式                     QBH, PIPA

准直镜焦距                              60mm - 120mm范围内连续可变

聚焦镜焦距                               150mm

倍率范围                                   1.25x - 2.5x范围内连续可变

光学系统有效口径                   30mm

透过率                                        >98%

中心调整范围                            ±1mm in X & Y 轴

聚焦镜保护窗                           密封抽屉型

准直镜保护窗                          密封抽屉型

模式和特性

模式                           外观形状           VRM 入射角(°)          准直镜

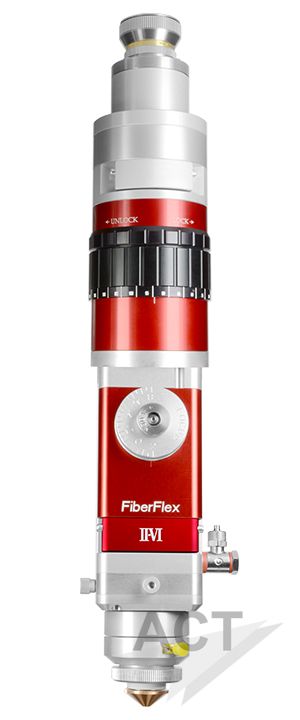

FiberLight FLEX S          直线型             无                               可变

FiberLight FLEX 90         90°                   无                               可变

FiberLight FLEX 90V        90°                   45°                             可变

FiberLight FLEX 90VN      90°                  15°                             可变

变曲率反射镜指标（VRM）

曲率半径变化范围                         5MCC to 5MCX

压强变化范围                                  0 to 6 bar

增压方法                                          空气

有效口径                                          30mm

入射角                                               15° or 45°

切割喷嘴指标

喷嘴类型                                                            单孔

喷嘴内孔直径                                                     1.0mm to 3.0mm

焦点到喷嘴表面的手动调节范围                       +2.0mm to -8.0mm

焦点到喷嘴表面手动+VRM调节范围                   +9.5mm to -15.50mm

辅助切割气体的最大压强                                     25 bar

气体类型                                                                惰性和活性气体均可

高度电子传感器*

电压要求                               24 Volts DC

输出信号– 线性                     0 - 10V 模拟信号

校准                                        手动

接触式传感器                         24V 输出

响应时间                                  <1ms

传感器缆线长度                      2 Meters

高度传感范围                          10mm
