激光锡焊 vs 选择性波峰焊：谁更胜一筹？解析汽车电子水泵油泵焊接新方案

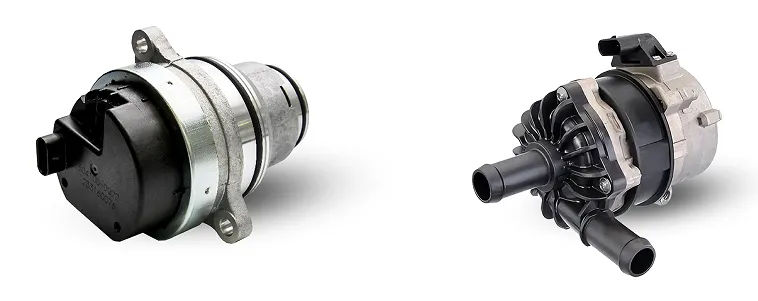

在汽车电子水泵、油泵的精密制造中，焊接工艺的质量直接影响产品的可靠性、稳定性和使用寿命，面对日益复杂的结构设计和严苛的工作环境要求，传统焊接方式已难以满足生产需求。本文将聚焦激光锡焊与选择性波峰焊的技术对比，解析激光锡焊如何攻克电子水泵油泵制造中的四大焊接难题。

电子水泵油泵锡焊的难点

1、壳体边缘焊点难焊接

汽车电子水泵、油泵的壳体多采用铝合金或工程塑料，边缘位置空间狭小，传统波峰焊操作空间受限，难以实现稳定、均匀的边缘焊点，易出现虚焊、漏焊，影响产品性能。

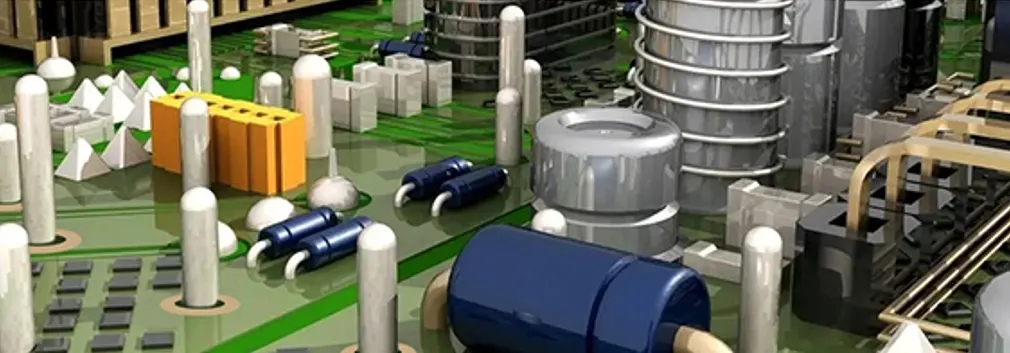

2、临近高器件焊点难焊接

在高度集成的电子泵中，焊点往往紧邻继电器、电容等高耸元件，传统焊接容易与周边器件发生干涉，导致焊接困难，甚至可能因热传导损坏相邻敏感元器件。

3、大散热的基板和引脚难焊接

电子水泵控制器通常采用金属基板或厚铜PCB以增强散热，这类基板热容大，传统焊接方式容易造成冷焊或焊接时间过长导致热损伤。

4、异形焊盘焊接难

为适应复杂内部结构，电子泵中常出现特殊形状的焊盘，传统焊接方式很难实现焊料的精准填充和均匀润湿，且需要频繁更换喷嘴，影响焊接效率和焊接强度。

技术对比：激光锡焊 vs 选择性波峰焊

1、壳体边缘焊接：精度与灵活性的较量

选择性波峰焊：通过专用喷嘴将焊料波峰局部作用于焊接区域，但壳体边缘位置空间狭小，操作空间受限，存在焊料流动不均匀、易产生漏焊的问题，设备需要针对特定产品设计专用夹具和喷嘴，灵活性有限。

激光锡焊：采用非接触式加工，激光束可精确聚焦于边缘焊缝的任何位置，通过程序控制焊接路径，实现连续均匀的密封焊接，灵活性显著提升。

2、临近高器件焊接：热控制能力的对决

选择性波峰焊：焊接空间受限，焊料波峰会传递热量到相邻元件，对于间距极小的焊点，存在热损伤风险，焊接中会用到大量助焊剂，焊接后通常需要额外清洁工序去除助焊剂残留。

激光锡焊：激光能量可精准定向于焊点本身，不受空间限制，热影响区域极小，几乎不会对相邻高器件产生影响，多数情况下无需助焊剂或极少助焊剂，避免了清洁工序和化学残留问题。

3、大散热基板焊接：能量密度的比拼

选择性波峰焊：依赖于焊料本身的热量传导，对于大散热基板，需要延长预热和焊接时间以确保焊料充分润湿，这可能导致基板其他区域过热或元器件热损伤。

激光锡焊：高能量密度激光可在极短时间内将焊点局部加热至熔融温度，即使面对大散热基板也能快速完成焊接，大大缩短热作用时间，保护热敏感元件。

4、异形焊盘焊接：适应性的对比

选择性波峰焊：对焊盘平整度要求较高，对于异形、凹陷或立体焊盘，焊料难以均匀填充，容易出现虚焊或焊料堆积不均的问题。

激光锡焊：通过振镜可灵活调整激光形状、功率和聚焦位置，配合系统精确控制焊料供给，完美适应各种异形焊盘的几何特征，实现异形焊盘的均匀焊接。

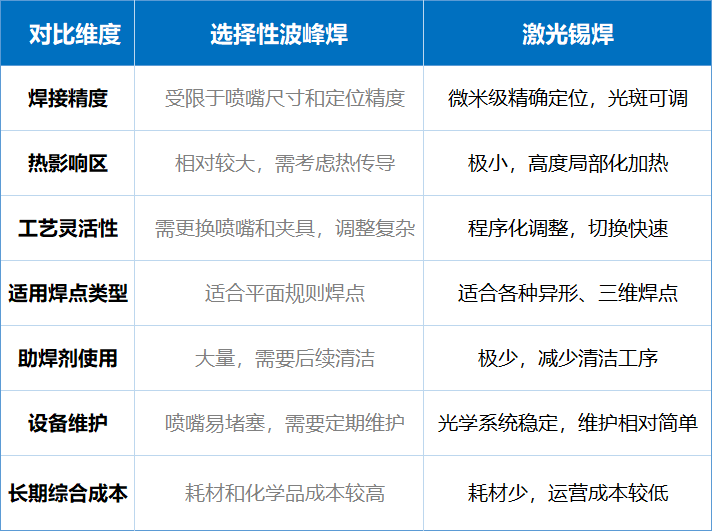

综合性能对比分析

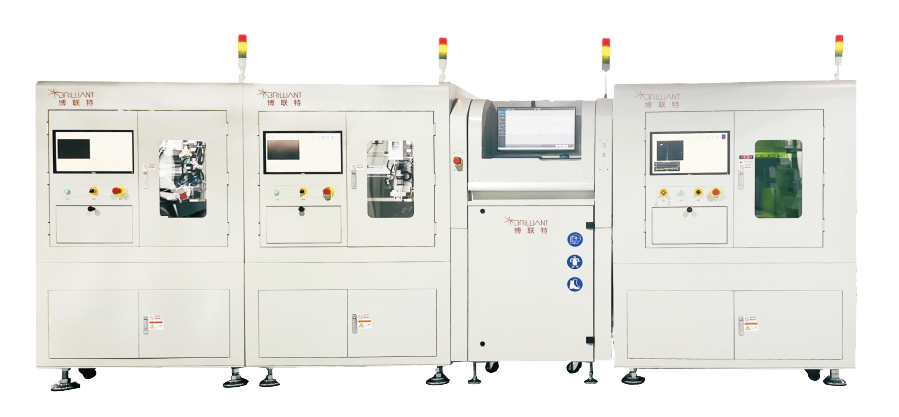

激光选择性焊接自动线

BT-FAT-200是博联特研发的一条自动化焊接产线，为左进右出轨道式结构，设备采用喷涂+预热+焊接一体化模组、可调节光学系统、CCD自动对位系统、定制激光系统等先进配置，可完全替代选择性波峰焊，适用于汽车电子行业的各类型 PCB通孔焊接。
