智能手表内部空间极其有限，通常仅有几立方厘米的PCB面积，却要集成处理器、传感器、蓝牙模块、电池管理芯片、柔性排线接口等数十甚至上百个微型元器件，这对焊接工艺提出了极高要求，激光锡焊作为一种高精度焊接技术，正在这一领域发挥着越来越重要的作用。

智能手表焊接的三大难点

1、微型化挑战

元器件引脚间距常小于0.4mm，传统焊接易造成桥接、虚焊，激光锡焊凭借微米级光斑，可精准定点焊接，杜绝短路风险。

2、FPC柔性电路连接需求

智能手表大量使用FPC（柔性电路板）与主板连接，FPC材质不耐高温，激光锡焊的瞬时加热特性可避免基材变形或烧焦。

3、高可靠性要求

用户佩戴环境复杂（汗水、震动、温差），焊接点必须长期稳定，激光锡焊形成的焊点致密、强度高，抗疲劳性能优异。

激光锡焊在智能手表中的应用

激光锡焊适用于智能手表内部多种精密结构的焊接，主要包括：

1、主板上的微小元器件连接：如0402、0201甚至更小尺寸的贴片电容、电阻、电感、芯片等，激光的非接触特性可避免物理压力损伤与热损伤。

2、传感器模组连接：心率血氧传感器、加速度计、陀螺仪等模组的FPC柔性电路板与主板的连接，要求焊接过程热影响小，避免损坏敏感的光学与电子部件。

3、电池连接：电池的正负极与主板之间的连接，激光焊接能实现牢固的电气连接，同时精确控制热量，极大提升了安全性。

4、显示屏排线连接：连接显示屏的精密排线焊点，激光可以精准定位，避免对周围脆弱的显示模组造成热损伤。

激光锡焊的核心优势

相较于波峰焊、回流焊或手工烙铁焊，激光锡焊在智能手表制造中展现出显著优势：

1、精度高，适应微型化趋势

     激光束可聚焦到微米级光斑，能精准地对微小的、密集的焊盘进行焊接，不会波及相邻元件，完美契合了智能手表PCB板布局紧凑的需求。

2、热影响区小

     激光能量高度集中，加热速度快，作用时间短，这使得热量被严格控制在焊接点位，不会传导到周围的塑料件、传感器或芯片内部，有效防止了元器件的热损伤与热应力。

3、非接触式焊接

     激光加工无需接触工件表面，从根本上避免了传统焊接可能带来的机械应力或刮伤，特别适用于已经组装了部分精密结构的半成品。

4、高一致性与良率

     焊接参数（功率、时间、温度）由程序精确控制，确保了每个焊点的一致性，大幅减少因人为操作或工艺波动导致的不合格品，提升了整体生产良率和产品可靠性。

5、自动化集成度高，提升效率

     激光锡焊系统易于集成到自动化生产线中，配合视觉定位系统，可实现高速、全自动的精密焊接，适应现代化大规模生产的需求。

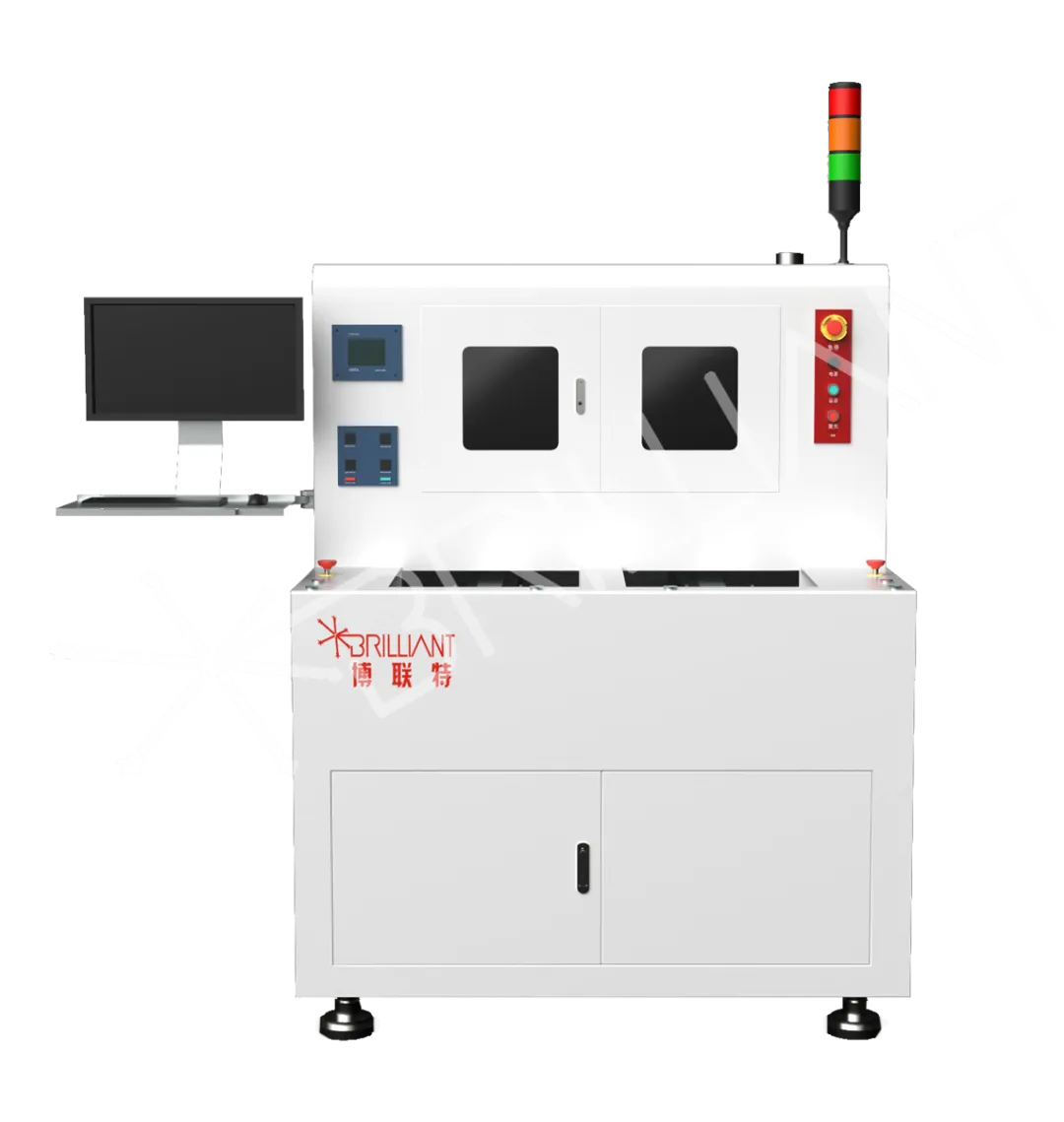

博联特激光热压焊接设备

激光热压焊接工艺可通过利用激光的非接触加工和局部加工优势，实现产品高度集成化的焊接需求，适用于FPC+PCB、FPC+FPC、FFC+PCB、FOG、COG等场景的高精度焊接。
