了解影响激光焊接工艺的因素，掌握生产实际中几种常用的快速测定激光光束焦点位置的简便方法。

一、定位激光束焦点的方法

定位激光束焦点的意义

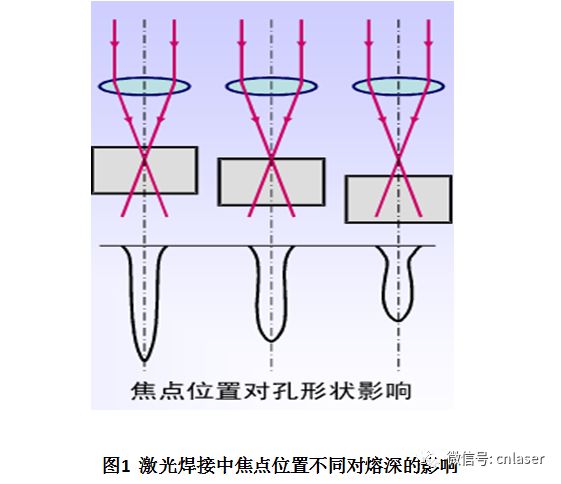

激光器发出的激光在焦点处的功率密度最高，光斑尺寸最小，对焊接（也包括切割等加工方法）过程加热工件效率最高，所以光束焦点位置对焊缝熔深影响很大（图1）；同时确定焦点位置也是选择合理离焦量的必要条件。

二、确定光束焦点的方法

1.数控定位打点法

将白色纸板铺在工作台上，激光聚焦镜调整到比焦距小10mm，控制激光头沿X轴移动每次10mm，Z轴上移1mm，令激光器发出1个200W脉冲在纸板上打孔，重复20次，找到纸板上直径最小孔的位置。

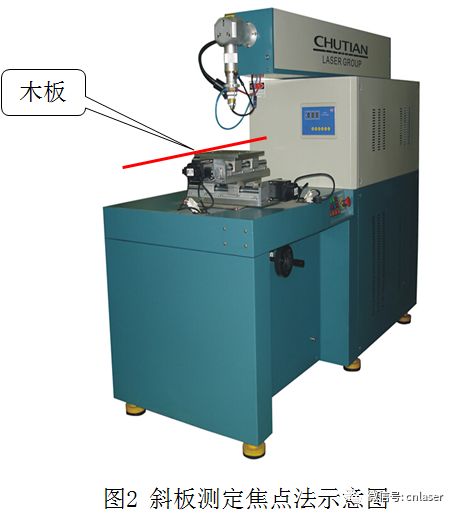

2.斜面焦点烧灼法

将平直木板斜放于工作台上，调整激光头到小于焦距尺寸20mm处，控制其沿X轴向焦距增大的方向移动230mm左右，同时激光器输出200W连续激光，取木板上烧灼痕迹最窄处为焦点位置。

3.直接烧灼法

手持平直木板，立在工作台面85度角，将聚焦镜调整到离台面1.5倍焦距位置，打开光闸连续输出200W激光，水平移动木板到聚焦镜下方，木板上烧灼痕迹最窄处，测量该位置木板距离镜片的距离为焦距。手工操作，注意安全。

4.蓝色火花打印法

直接将激光脉冲打在不锈钢板上，使激光头从上往下运动，直至蓝色火花最大处为焦点。

三、小结

本文介绍了测定激光束焦点位置的重要性和四种测定激光束焦点的简单方法：分别是数控定位打点法、斜面焦点烧灼法、直接烧灼法和蓝色火花打印法。在生产实际中可根据情况选择简便易行的测定方法。
