不锈钢打彩

不锈钢是一种清洁无毒，具有良好的耐蚀性和耐磨性的材料，在各行各业中得到广泛地应用。通常不锈钢呈现为银白色，而着色的不锈钢不仅保持原有的良好性能，甚至优于原有的性能，使它的用途更广。在不锈钢激光打彩的实际应用中，彩色打标效果调试较难，在参数设置一定的情况下，随着激光器、振镜和场镜等的更换，呈现出来的颜色也会出现差异。

不锈钢显色原理

1.不锈钢中的金属元素氧化后的产物本身会呈现颜色。如：Fe2O3表现为红棕色，Cr2O3表现为绿色等

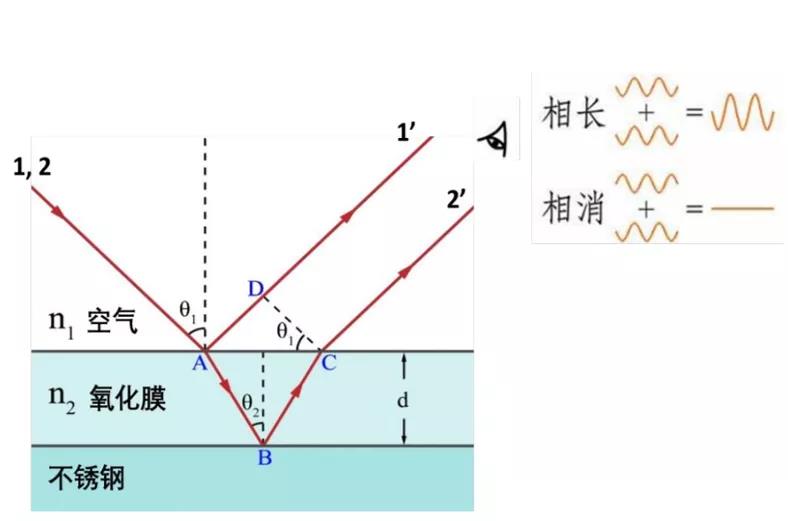

2.在合适的激光能量作用下，不锈钢表面会形成一层无色透明的氧化物薄膜，这层薄膜会产生干涉现象

在白光的照射下，发生干涉后的光由氧化膜的厚度决定具体是哪种波长的光被加强，并且随着人眼观察角度的变化，氧化膜呈现的颜色也会发生改变。

在应用MOPA光纤激光器进行不锈钢打彩时，因MOPA脉冲光纤激光器脉宽及频率可调的特性。我们可调节的参数涉及填充密度、扫描速度、平均功率、重复频率和脉宽。在带来丰富色彩的同时也让确定颜色的调节有了更多选择。

YDFLP-E-M7-30-S-R

我们选用YDFLP-E-M7-30-S-R激光器，通过测试我们发现以下结论：

在相同条件下，改变脉宽比改变频率更能引起颜色的变化;

在相同速度和频率范围内颜色基本相同;

在相同单脉冲能量和光斑重叠率范围内颜色也保持较好的一致性。

影响因素---脉宽与频率

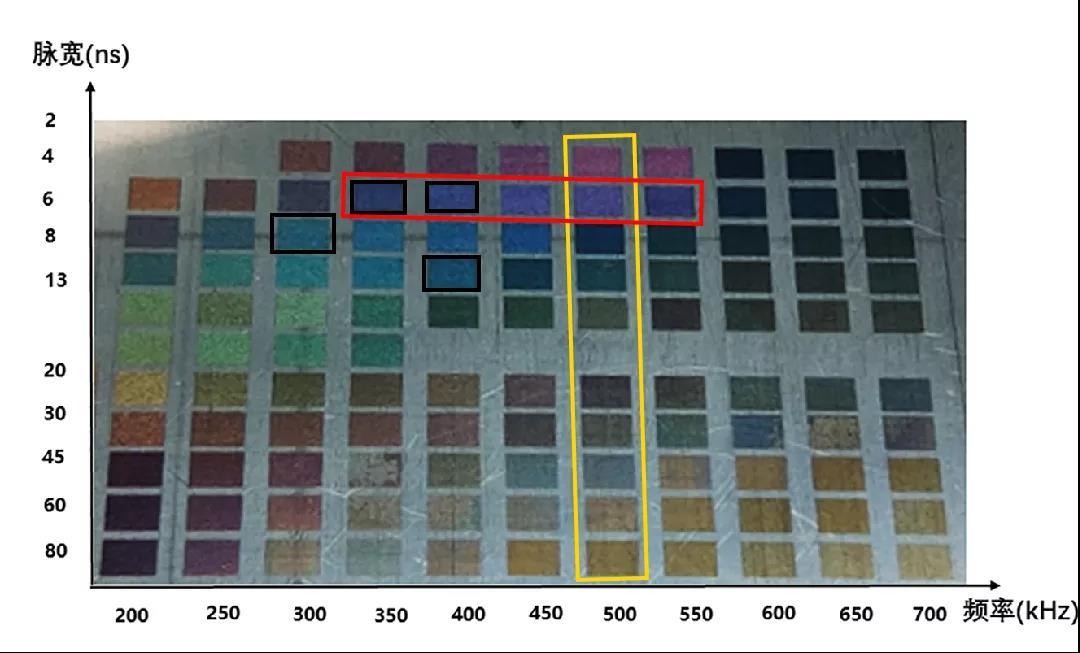

在相同条件下，改变脉宽比改变频率更能引起颜色变化，且较为饱满的颜色主要集中于中小脉宽

图1

填充密度0.001mm、平均功率4.4w、扫描速度800mm/s的条件下，不同频率和脉宽对颜色的影响。

影响因素---速度与功率

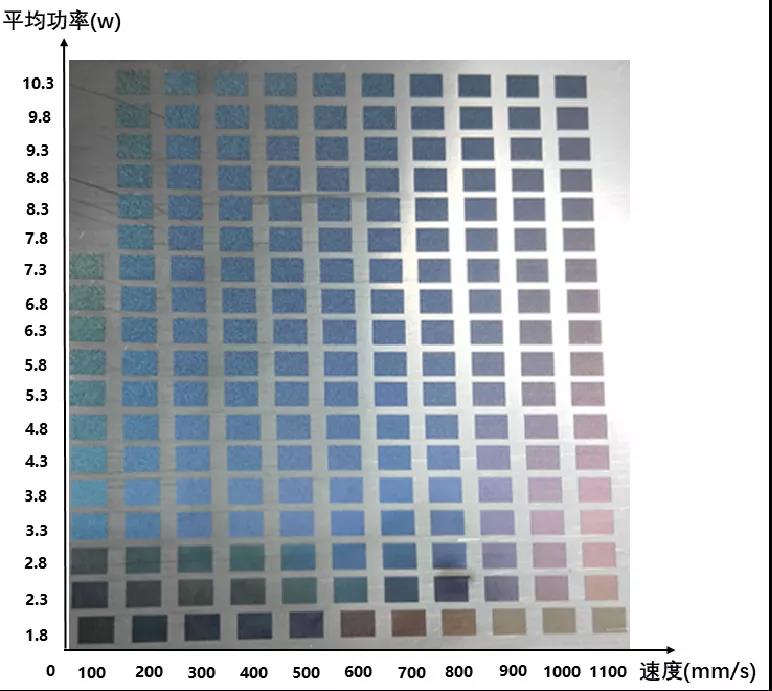

在一定速度范围和功率范围内标刻出的颜色相同。如图2，在300-800mm/s速度范围和4.3w-9.8w平均功率范围内，标刻出的颜色均为蓝色。

图2

填充密度0.001mm、脉宽4ns、重复频率350k的条件下，平均功率与速度变化对颜色的影响。

影响因素---单脉冲能量与光斑重叠率

在相同单脉冲能量范围和光斑重叠率范围内标刻出的颜色相同。如图3，在相同单脉冲能量范围和光斑重叠率范围内标刻出的蓝色。

图3

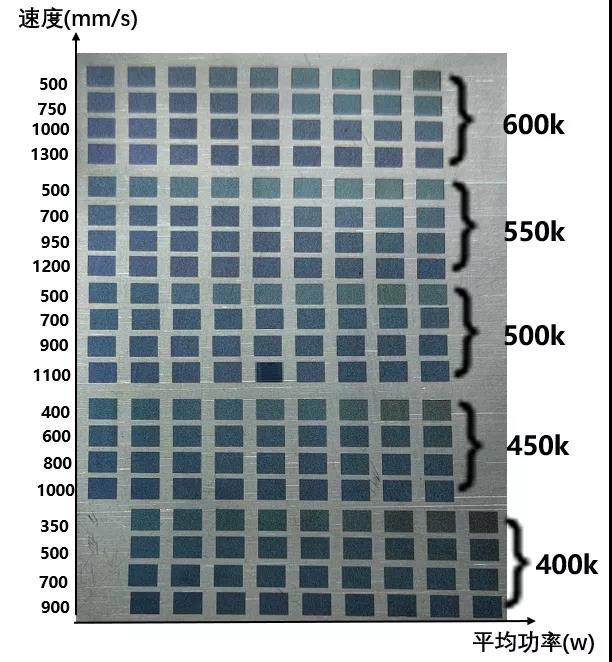

填充密度为0.001mm、脉宽为4ns、单脉冲能量范围为0.012-0.028mJ和光斑重叠率范围为94.3%-97.8%条件下的颜色效果

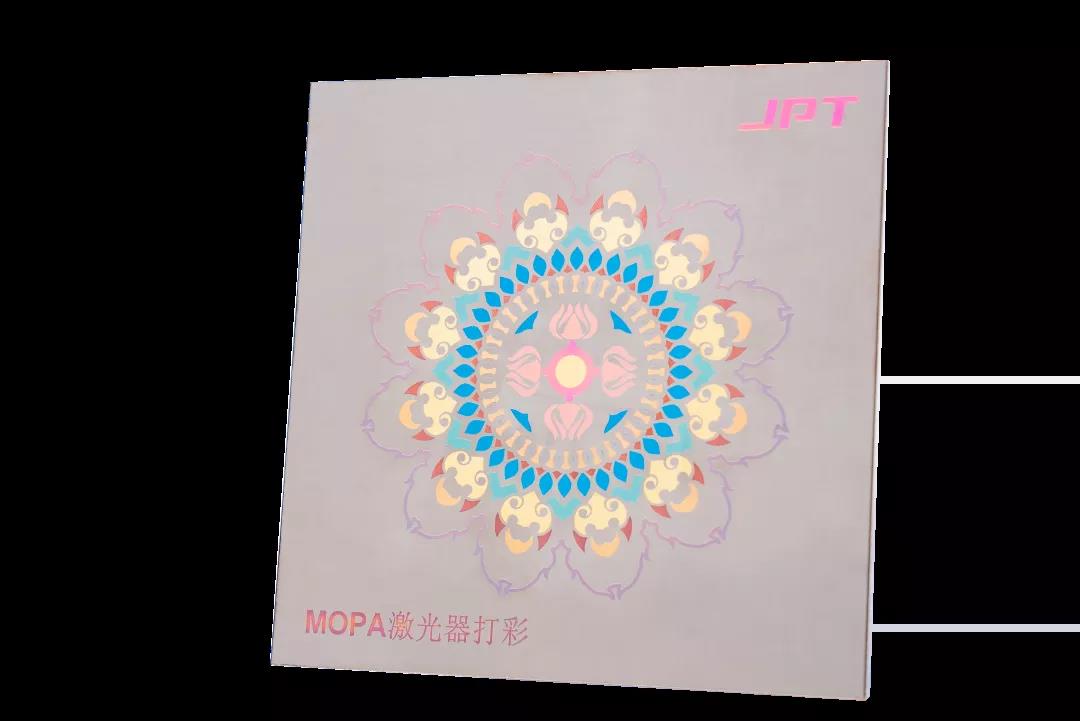

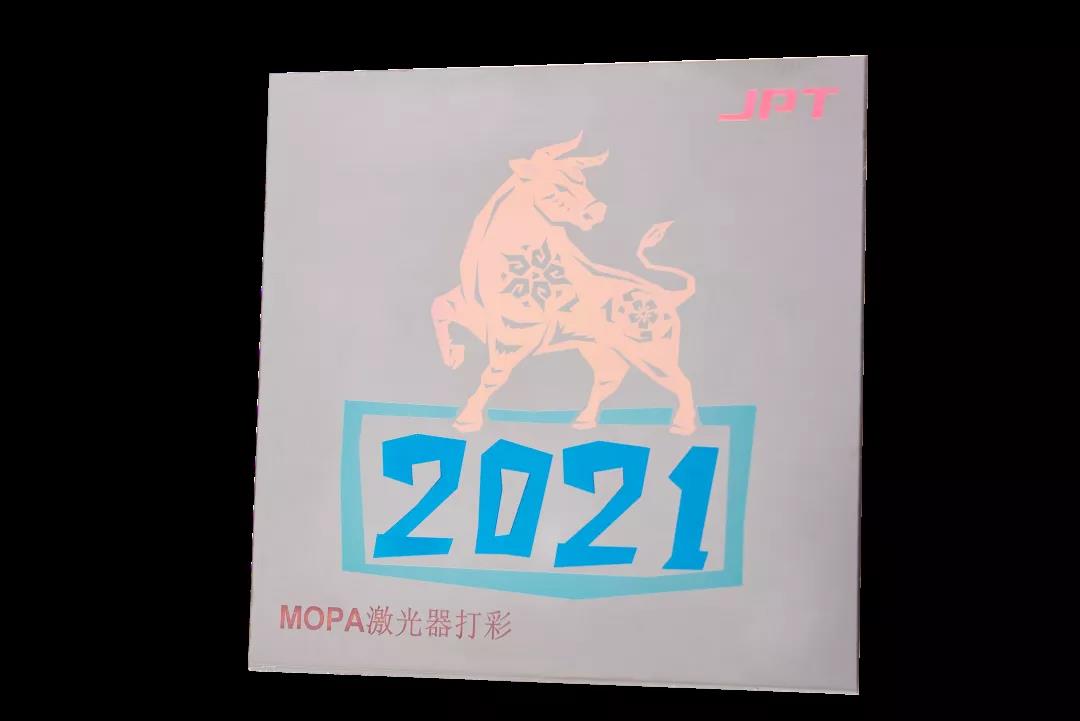

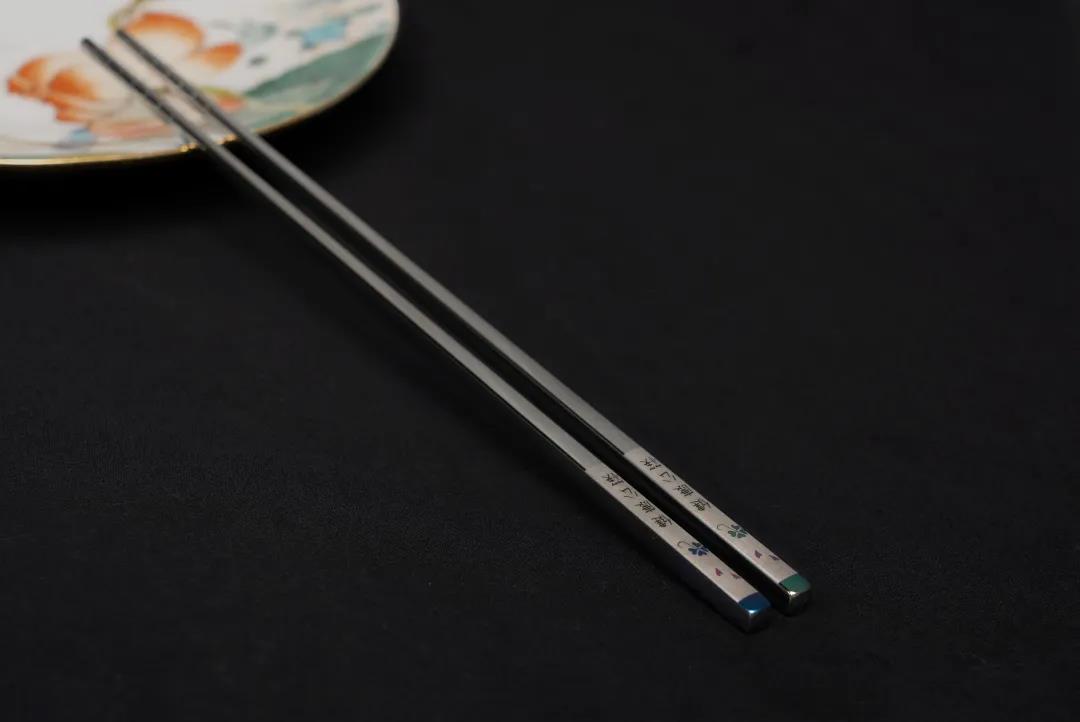

不锈钢打彩效果展示

（文章转载自网络，如有侵权，请联系删除）
