钕铁硼磁性材料是以金属间化合物Nd2Fe14B为基础的第三代高性能稀土永磁体，是到目前为止磁性最强的永磁材料。

钕铁硼磁性材料因其磁性能强和性价比高等特性，被广泛应用于新能源汽车、通讯电子、工业电机、医疗器械、风力发电、人工智能和航天航空等领域。

钕铁硼永磁材料硬度高、脆性大、难加工。中科煜宸利用水导激光切割加工钕铁硼永磁材料，并进行了结果观察。

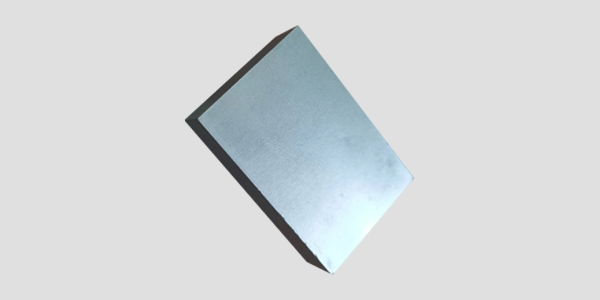

加工材料

材料牌号：45SH

材料规格：34mm x 22mm x 8mm

工艺要求

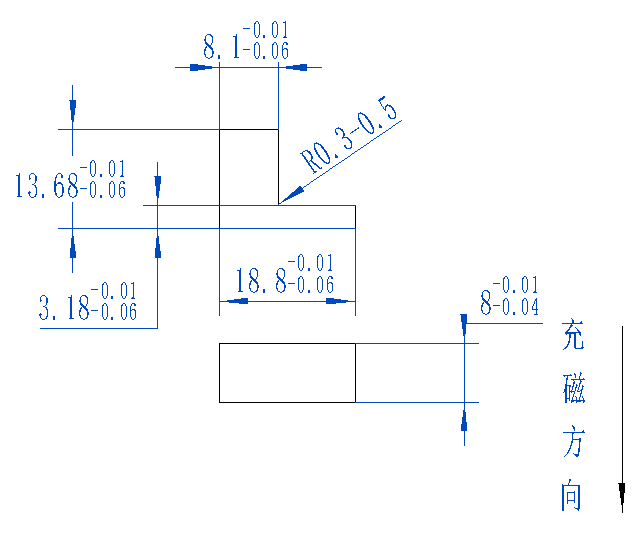

按照上图所示要求加工，加工表面不得有腐蚀、针孔、生锈、崩边、划伤等不良存在。

加工结果

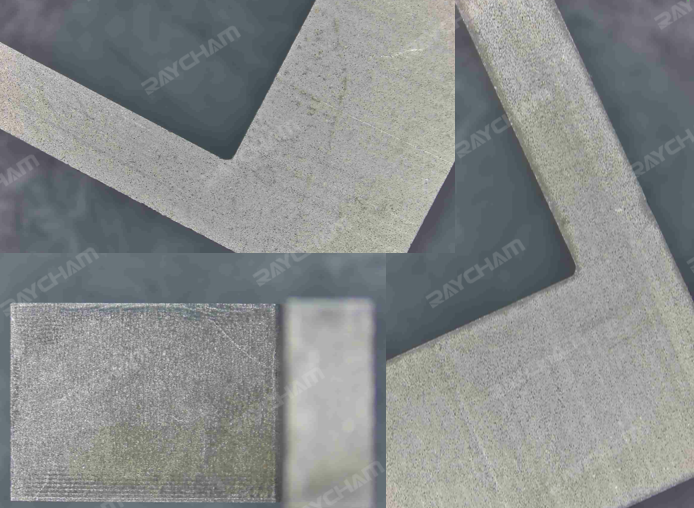

*零件几何尺寸均满足图纸要求

加工尺寸与中差尺寸的偏差值在±0.003mm以内；

通过增加外部水源冲刷，表面残留的熔渣显著减少；

经过细砂纸简单打磨，试样的表面粗糙度可以达到Ra0.3左右。

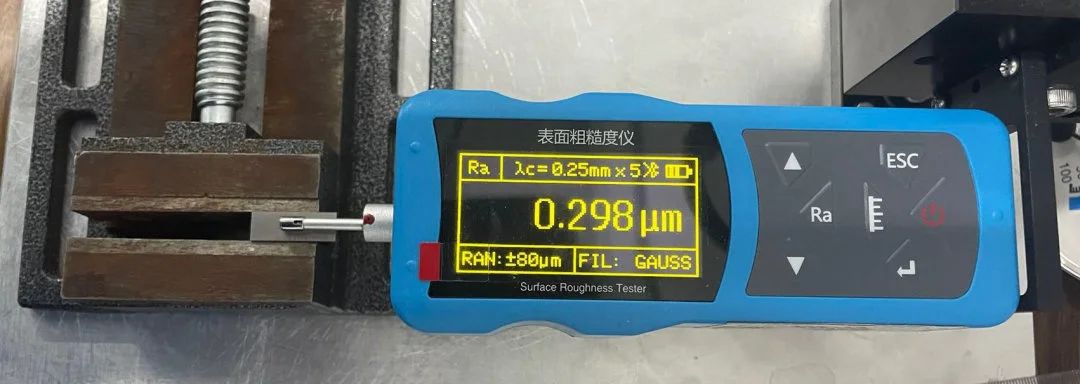

*8mm厚度切面简单打磨后的粗糙度测量值

以加工6mm厚度试样为例，切割效率可达12mm/min。以8mm厚度试样为例，切割效率为8mm/min。

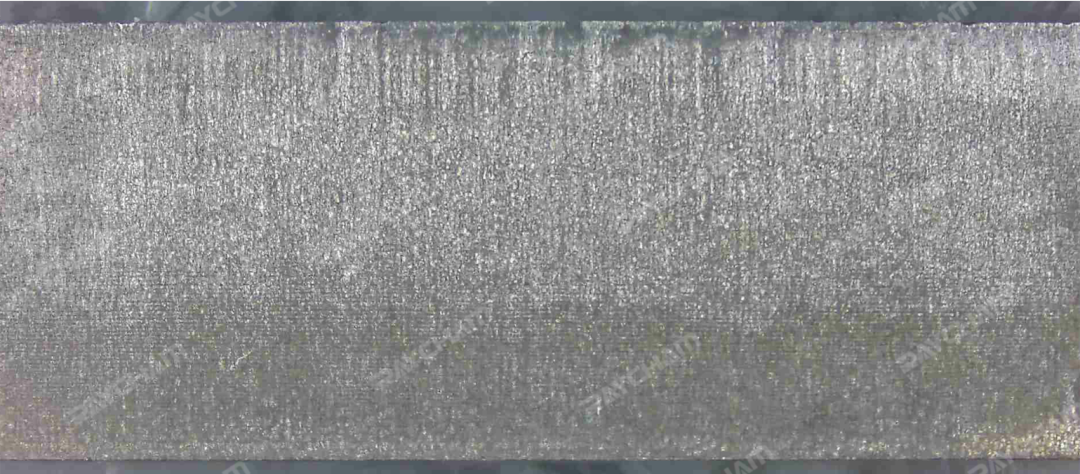

*8mm厚度试样切面形貌

相较于传统的大功率激光切割，水导激光加工工艺具有热影响区小，无磁损的加工特点，并且有效切割深度可达8mm。

相较于成型磨削加工，水导激光加工效率高、适用范围广，不需要设计专用砂轮，大大缩短了产品的制造周期和成本。

采用水导激光加工钕铁硼永磁材料，不仅满足了加工尺寸的高精度要求，而且可以获得高质量的表面加工效果，对改善钕铁硼永磁材料机械加工状况、提高产品质量与加工效率具有重要意义。

转自：中科煜宸激光

注：文章版权归原作者所有，本文仅供交流学习之用，如涉及版权等问题，请您告知，我们将及时处理。
