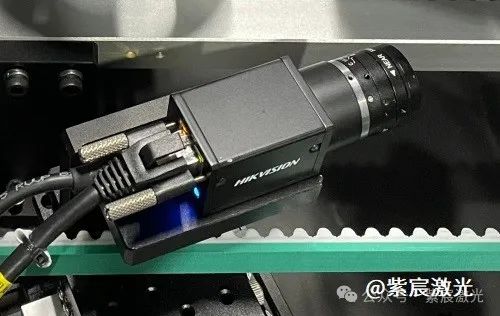

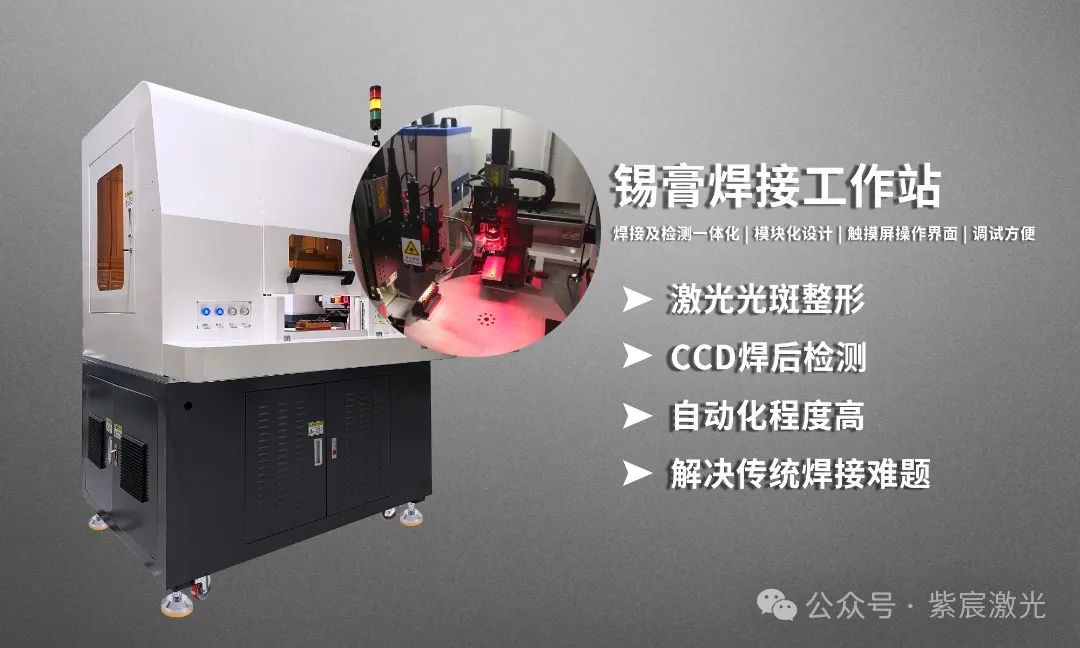

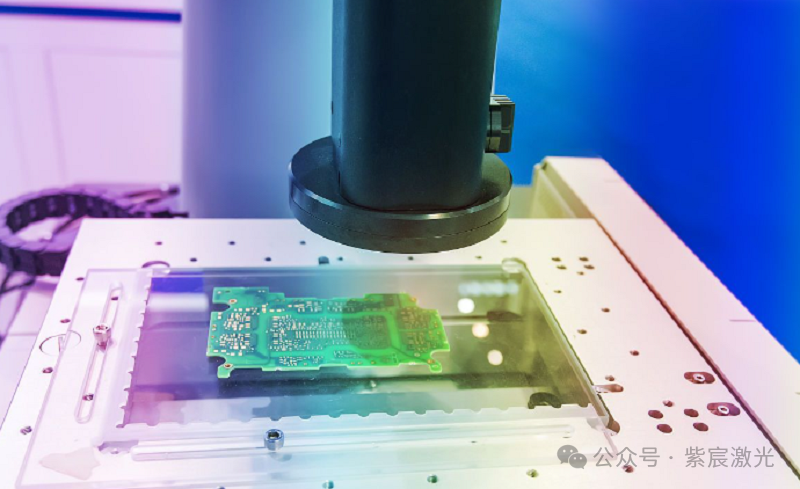

众所周知，工业CCD相机在激光焊锡机的应用中最常见的功能是实现精确的定位，但其实在焊后的AOI检测中也有着应用。它是由工业相机、工业镜头、视觉光源、计算机等通用器件集成的简单光学成像与处理系统。紫宸激光生产的焊后AOI视觉检测系统不仅广泛应用在电容电阻上，还可以应用于电子产品、精密零件、五金件等产品的外观质量检测。

在机械设备的视觉系统中，获得一张高质量的可处理的图像是至关重要。系统之所以成功，首先要保证图像质量好，特征明显。一个机器视觉检测项目之所以失败，大部分情况是由于图像质量不好，特征不明显引起的。要保证好的图像，必须要选择一个合适的光源。下面跟着紫宸激光一起看看CCD视觉光源选择的基本要素：

对比度

对比度在机器视觉系统来说非常重要。机器视觉应用的照明任务就是使需要被观察的特征与需要被忽略的图像特征之间产生最大的对比度，从而易于特征的区分。对比度定义为在特征与其周围的区域之间有足够的灰度量区别。好的照明应该能够保证需要检测的特征突出于其他背景。

稳定性

另一个测试好光源的方法是看光源是否对部件的位置敏感度最小。当光源放置在摄像头视野的不同区域时，结果图像应该不会随之变化。方向性很强的光源，增大了对高亮区域的镜面反射发生的可能性，这不利于后面的特征提取。

亮度

当选择两种光源的时候，最佳的选择是选择更亮的那个。当光源不够亮时，可能有三种不好的情况会出现。

1、相机的信噪比不够；

2、由于光源的亮度不够；

3、图像的对比度不够，在图像上出现噪声的可能性也随即增大。

其次，光源的亮度不够，必然要加大光圈，从而减小了景深。另外，当光源的亮度不够的时候，自然光等随机光对获取特征时的影响最大。

好的光源需要能够使你需要寻找的特征非常明显，除了是摄像头能够拍摄到部件外，能够产生最大的对比度、亮度，足够且对部件的位置变化不敏感。光源选择好了，剩下来的工作就容易多了。
