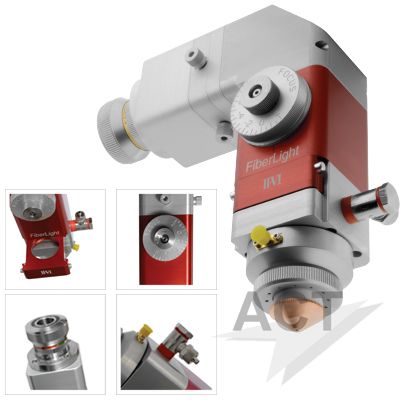

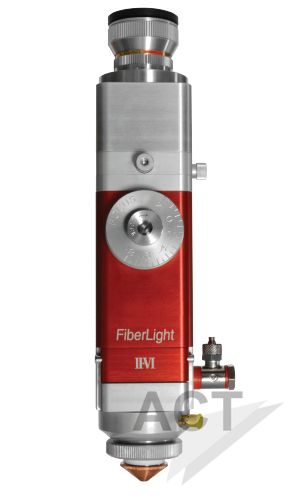

贰陆红外激光（苏州）有限公司的直线型和90度折弯型切割头具有紧凑的结构，模块化设计，从而使贰陆能够为客户提供宽范围的切割解决翻案。可靠的结构和灵巧的设计使切割头能够适用多种材料和厚度切割。切割头为终端客户在方便性和高效切割方面有优秀的表现。

 特性

·         体积紧凑，重量轻，适用于2D或者3D的各种应用

·         大范围的简便调整功能和明确的焦点位置指示

·         直线型和90度转角结构均可实现

·         10mm 焦点调节范围

·         模块化设计，客户可以有6种不同放大倍率的选择来获得不同光斑

·         客户安装板和水冷功能可选

·         保护窗快速更换

·         可选的高度传感器模块

光学指标

最大功率                                2kW

激光波长                                1.025 - 1.08μm

激光接头类型                         QBH, QCS, PIPA

准直镜焦距                             60mm, 72mm

聚焦镜焦距                             90mm, 120mm, 180mm

放大率*                                  1.25x, 1.5x, 1.67x, 2.0x, 2.5x, 3.0x

系统有效孔径                         19mm

透过率                                     >97%

中心调整                                 ±1mm in X & Y轴

聚焦镜保护窗                         抽屉式

* 可根据客户要求定制放大倍率

切割头喷嘴指标

喷嘴类型                                             单孔

喷嘴孔直径                                        1.0mm 到 3.0mm

焦点到喷嘴表面的调整范围            +2.0mm 到 -8.0mm

最大辅助切割气体气压*                   25 bar

气体类型                                             惰性和活性

* 标准Fiberlight的最大气压值           20 bar

高度传感器*

电压要求                                             24 V直流

输出– 线性范围                                   0 - 10V模拟信号

校准                                                      手动

响应时间                                              <1ms

缆线长度                                               2 Meters

高度调节范围                                       10mm

* 可客户定制
