华工激光的LDS激光直接成型技术一直备受关注。近日,华工激光推出最新研制的LDS三维激光镭射设备。

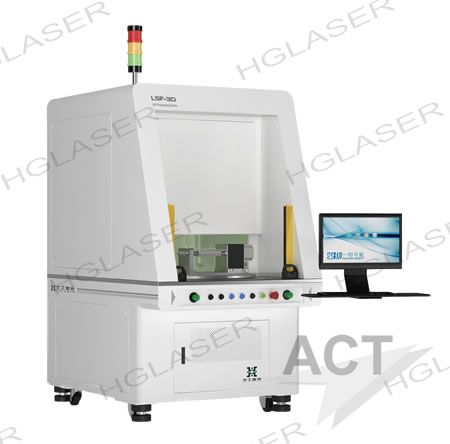

华工激光LDS三维激光镭射设备
该LDS三维激光镭射设备是专门针对阶梯、异性曲面等激光加工应用而设计的专业设备,核心硬件采用顶级性能进口配件,系统软件功能强大,能直接导入三维设计软件的输出文档,在控制软件内生成贴合工件曲面的加工轨迹,配合三维数据处理与对位功能,可达到最佳的曲面标刻效果,确保实现产品最优品质。
设备性能参数
激光参数
|
激光器类型
|
FiberLaser
|
波长
|
1064nm
|
输出功率
|
20W
|
脉冲重复频率
|
10kHz~200kHz
|
冷却方式
|
风冷
|
加工参数
|
聚焦镜头
|
标准
|
选配
|
加工范围
|
140×140×60mm
|
160×160×70mm
|
镜头焦距
|
200mm
|
254mm
|
平面最高加工速度
|
6米/秒
|
6米/秒
|
Z轴最高加工速度
|
4米/秒@45º
|
4米/秒@45º
|
最小线宽
|
150µm
|
150µm
|
定位精度
|
25µm
|
25µm
|
对位精度
|
20µm
|
20µm
|
三维交换文件格式
|
StepFiles(*.stp,*.step)、IgesFile(*.iges,*.igs)、StereoLithograpicFiles(*.stl)、PltFile(*.plt)、Dxf File(*.dxf)、CNCFile(*.cnc)、CNCFile(*.tap)、BrepFiles(*.bfep,*.rle)、CSFDBFiles(*.csfdb, *.csf)
|
整机参数
|
运行环境温度
|
18℃-28℃
|
电力需求
|
单相AC220V,10A;三相AC380V,10A
|
整机功耗
|
3KW
|
外形尺寸
(宽x长x高)
|
主机:1200mm×1000mm×1610mm
|
烟尘抽排机: 680mm×650mm×1550mm
|
重量
|
主机:350kg
|
烟尘抽排机:100kg
|

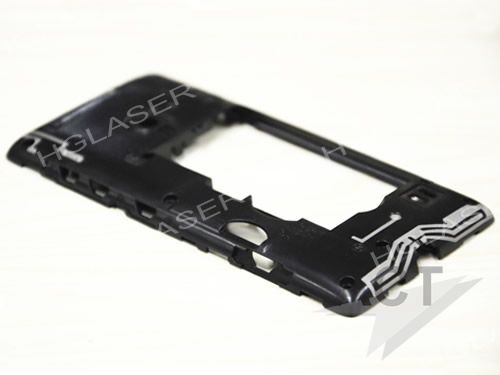

样品展示
应用领域
LDS技术主要应用于智能手机天线,除此之外,还被广泛应用于汽车电子、计算机、机电设备、医疗器械等行业领域。
