氧化铝打黑原理及黑度区分

氧化铝打黑原理是氧化铝膜在经过激光加工处理后形成微裂纹形貌，微裂纹形貌对可见波段的光吸收较高在宏观上人眼观察为灰黑深色，与材料本色形成一定对比度。

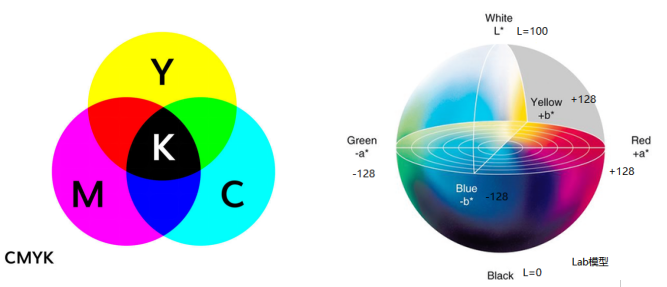

Lab模式：是一个以亮度分量L及两个颜色分量a和b来表示颜色，如下图所示。

L值代表颜色亮度，最暗为0，最亮为100；

a值表示由绿到红的变化，纯绿为－128，纯红为＋128；

b值表示由蓝到黄的变化，纯蓝为－128，纯黄为＋128。

光至科技GMX系列与常规GM系列打黑效果效率对比

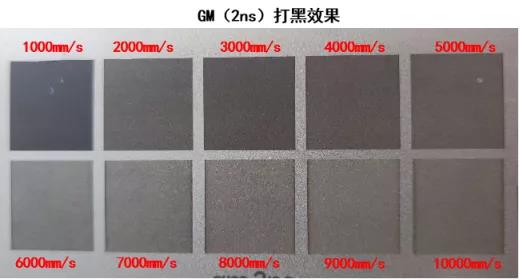

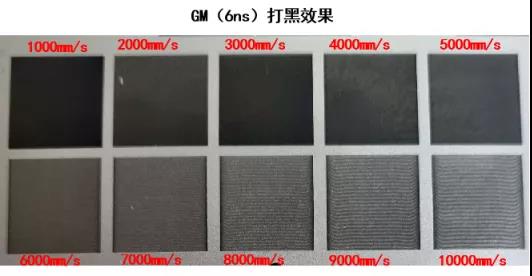

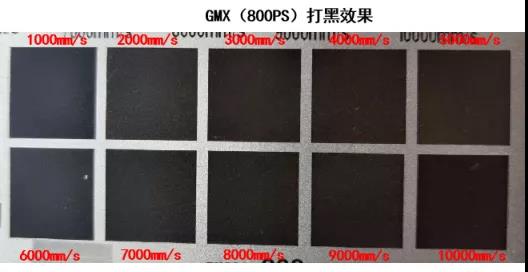

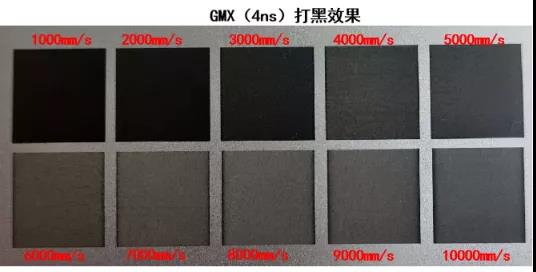

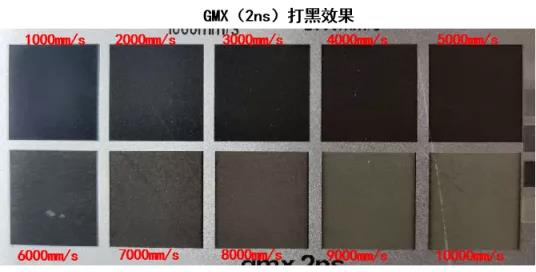

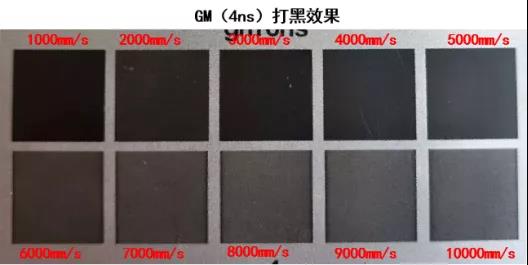

测试方法：在测试设备配置不变，测试参数（填充间距、填充方式、图档大小）不变的条件下，通过改变标记速度，对比相同效率下GMX（800ps、2ns、4ns）与GM（2ns、4ns、6ns）的小脉宽打黑效果。

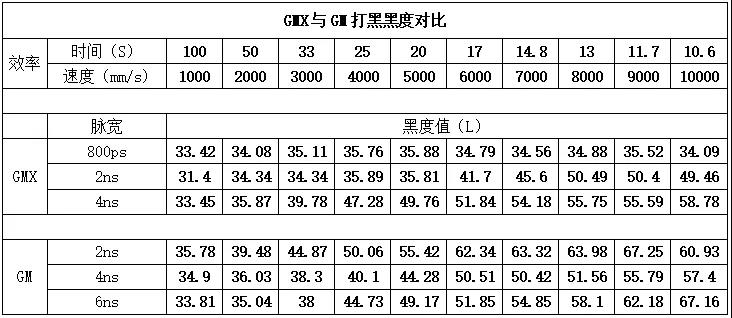

效率相同情况下，不同速度对应的黑度值测试数据

从表中可以得出：GMX机型在高速打黑方面明显优于GM机型，特别是在800PS，随着速度的增加，黑度值变化不大。假设以黑度值“L”不大于36为例，GMX机型800p可达10000mm／s，2ns则在5000mm／s，常规GM机型最小脉宽2ns，要保持相同黑度，则速度只能在2000mm／s以内。

由此可见，GMX亚纳秒机型相对GM机型效率可提升2～5倍（不同氧化铝、表面粗糙程度和效果要求，效率有波动），这对追求效率、省人力、省空间、省电费角度讲，GMX拥有超高性价比！

武汉光至科技有限公司是一家定位与服务精密制造的先进光源供应商。公司产品包括可调纳秒MOPA脉冲系列、光纤超快ps＆fs系列以及各种科研定制光源。产品广泛应用于新兴的3C／5G、动力电池、光伏和半导体芯片等精密制造领域。

（文章转载自网络，如有侵权，请联系删除）
