近日，中国科学院上海光学精密机械研究所高功率激光单元技术实验室在稳定高效可见上转换发光微晶方面取得新进展，首次揭示了Yb3+/Ho3+共掺LiYF4微晶在不同激发光功率照射下保持稳定高效的绿光和红光上转换发射。相关研究成果发表于Journal of Alloys and Compounds。

研究团队利用低温水热共沉淀的方法合成了尺寸在20μm左右的八面体Yb3+/Ho3+共掺LiYF4微晶。得益于氟化物低声子能量的优势，在976nm近红外激光的照射下，Yb3+离子吸收激发光的能量并将其传递给Ho3+产生高效的绿色和红色上转换发光。当激发光能量密度从1.0变化到5.6W/cm2时，绿光和红光上转换强度占比变化均小于1%，远低于商用样品（25%）和已报道的Yb3+/Ho3+共掺NaGdF4微晶（6%），实现更稳定的绿光和红光上转换发射。

利用稀土离子能级实现可见光上转换在防伪，三维显示，太阳能电池等领域具有重要潜在应用。上海光机所高功率激光单元技术实验室致力于研发新型的可见发光晶体与玻璃材料，该项成果为发展高光学稳定性、高可靠性新型可见光上转换材料提供了重要思路及参考。

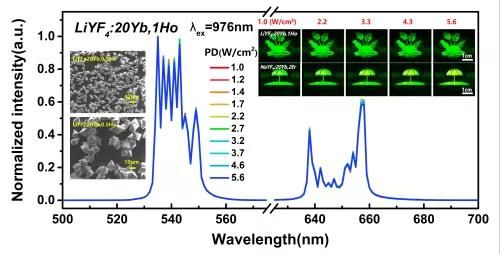

Yb3+/Ho3+共掺LiYF4微晶在不同功率激发光照射下的光谱图。左边插图为扫描电镜图，右上插图为Yb3+/Ho3+共掺LiYF4微晶和商用样的应用展示。
